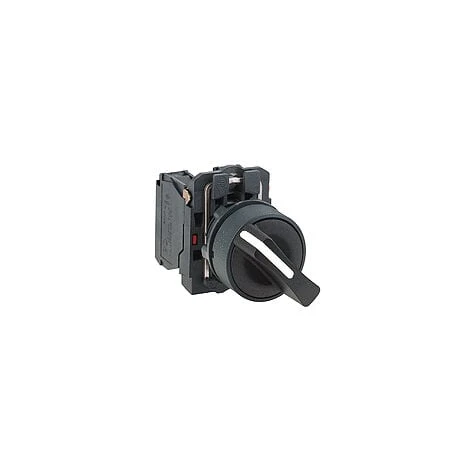

Schneider® Harmony Bouton Tournant Noir Ø22 - à Manette - 2 Positions - 1O+1F - XB5AD25

Le prix initial était : 17,02 €.Le prix actuel est : 11,91 €.

UGS : xb5ad25 Catégories : Bouton tournant composable, Interrupteur composable Étiquette : Bouton tournant composable

Le choix de qualité pour les acheteurs intelligents
Produits de qualité, service de qualité
Achats sécurisés garantis
Assistance en ligne, toujours à votre service.

Description
Avis (0)

Caractéristiques

Largeur
2.2 cm
Hauteur
4.2 cm
Poids
0.043 kg
Intensité courant
6.0 A
Matières
Métal
Couleur
Noir
Forme
Rond
Indice de protection
67
Lieu de pose, fixation
En angle
Mode de fixation/pose
Fixer
Nombre de position(s)
2.0 positions
Type du bouton arrêt d’urgence
À accrochage
Type de connectique électrique
IEC
Réf. ManoMano
ME12270145
Garantie
2 années
Réf. fabricant
xb5ad25

Voir tout

Description

Principales
- gamme de produits : Harmony XB5
- fonction produit : Bouton-tournant complet
- nom abrégé de l’appareil : XB5
- matériau de la collerette : Plastique
- diamètre de fixation : 22 mm
- vente par quantité indivisible : 1
- forme de la tête de l’unité de signalisation : Rond
- type d’unité de commande : Position maintenue
- profil de l’unité de commande : Noir manette standard
- positions de l’unité de commande : 2 position 90°
- description des contacts : 1 O + 1 F
- fonctionnement des contacts : À action dépendante
- mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conforme à EN/IEC 60947-1
  Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conforme à EN/IEC 60947-1

Complémentaires
- hauteur : 42 mm
- largeur : 30 mm
- profondeur : 70 mm
- description des bornes ISO n°1 : (13-14)NO
- poids : 0.043 kg
- tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
- utilisation des contacts : Contacts standards
- ouverture positive : Avec ouverture positive conforme à EN/CEI 60947-5-1 appendix K
- valeur du couple : 0,14 N.m état électrique modifié par F
- durée de vie mécanique : 1000000 cycle
- couple de serrage : 0.8…1.2 N.m conforme à EN 60947-1
- forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
  Transversal tête compatible avec pozidriv N°1 tournevis
  Perforé tête compatible avec plat Ø 4 mm tournevis
  Perforé tête compatible avec plat Ø 5,5 mm tournevis
- matériau des contacts : Alliage d’argent (Ag/Ni)
- protection contre les courts-circuits : 10 A cartouche fusible type gG conforme à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A conforme à EN/IEC 60947-5-1
- [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conforme à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-1
- [Ie] courant assigné d’emploi : 1.2 A 600 V AC-15 A600 EN/IEC 60947-5-1
  0.27 A 250 V DC-13 Q600 EN/IEC 60947-5-1
  0.1 A 600 V DC-13 Q600 EN/IEC 60947-5-1
  0,125 240 V AC-15 A600 EN/IEC 60947-5-1
  0.55 A 125 V DC-13 Q600 EN/IEC 60947-5-1
  0,25 120 V AC-15 A600 EN/IEC 60947-5-1
- durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
  1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
  1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
  1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
  1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
- fiabilité électrique IEC 60947-5-4 : Λ < 10exp(-6) à 5 V, 1 mA dans environnement sain conforme à EN/IEC 60947-5-4
  Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain conforme à EN/IEC 60947-5-4

Environnement
- traitement de protection : TH
- température ambiante pour le stockage : -40…70 °C
- température de fonctionnement : -40…70 °C
- classe de protection contre les chocs électriques : Classe II conforme à IEC 60536
- degré de protection IP : IP69
  IP67 conforme à IEC 60529
  IP69K
- tenue à l’environnement NEMA : NEMA 13
  NEMA 4X
- Tenue aux chocs IK : IK06 conforme à IEC 50102
- normes : EN/IEC 60947-1
  EN/IEC 60947-5-1
  EN/IEC 60947-5-4
  JIS C 4520
  UL 508
  CSA C22.2 No 14
- certifications du produit : BV
  CSA
  DNV
  GL
  LROS (Lloyds register of shipping)
  RINA
  UL
- tenue aux vibrations : 5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
- tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
  50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
Garantie contractuelle
- Période : 18 mois
