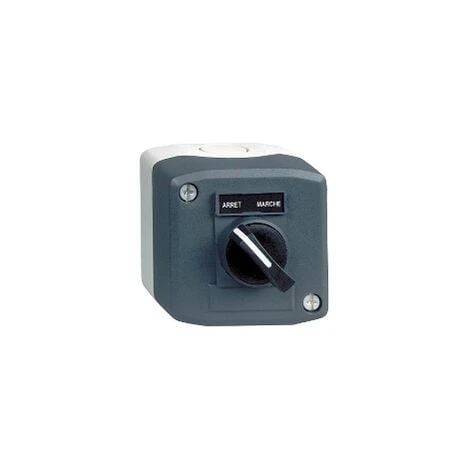

Schneider® Harmony Boite - 1 Bouton Tournant Ø22 à Manette - 1F - XALD132

Le prix initial était : 24,03 €.Le prix actuel est : 16,82 €.

UGS : xald132 Catégories : Bouton d'arrêt d'urgence composable, Interrupteur composable Étiquette : Bouton d'arrêt d'urgence composable

Le choix de qualité pour les acheteurs intelligents
Produits de qualité, service de qualité
Achats sécurisés garantis
Assistance en ligne, toujours à votre service.

Description
Avis (0)

Caractéristiques

Largeur
2.2 cm
Poids
0.163 kg
Tension électrique
600.0 V
Intensité courant
6.0 A
Matières
Polycarbonate
Couleur
Gris
Lieu de pose, fixation
Porte
Mode de fixation/pose
Visser
Pièce destination
Entrée
Nombre de position(s)
2.0 positions
Type de connectique électrique
IEC
Réf. ManoMano
ME13088183
Garantie
1 année
Réf. fabricant
xald132

Voir tout

Description

Principales
- gamme de produits : Harmony XALD
- fonction produit : Poste de commande complet
- nom abrégé de l’appareil : XALD
- destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
- application de la boîte pendante : Fonction de démarrage/arrêt
- couleur de la base du boîtier : Gris clair RAL 7035
- couleur du capot : Gris foncé RAL 7016
- matière : Polycarbonate
- profil du dispositif de commande : 1 sélecteur avec poignée
- description des opérateurs : Poignée standard ARRET-MARCHE 1 NO
- composition de la boite de commande : 1 bouton-tournant à manette 1 F ARRET-MARCHE marquage
- emplacement repérage : Marquage sur porte-étiquettes
- fonctionnement des contacts : À action dépendante

Complémentaires
- entrée de câble : 2 préperçages pour entrée de câble, capacité de serrage: <= 14 mm
  2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: <= 12 mm
- poids : 0.163 kg
- tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance: 0,1 m
- positions de l’unité de commande : 2 positions
- ouverture positive : Sans
- course d’actionnement : 4.3 mm (course totale)
- valeur du couple : 0,14 N.m (état électrique modifié par F)
- durée de vie mécanique : 1000000 cycle
- mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conforme à EN/IEC 60947-1
  Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conforme à EN/IEC 60947-1
- couple de serrage : 0.8…1.2 N.m conforme à EN/IEC 60947-1
- forme de la tête de vis : Transversal, cruciforme Philips n° 1
  Transversal, pozidriv N°1
  Perforé, plat Ø 4 mm
  Perforé, plat Ø 5,5 mm
- matériau des contacts : Alliage d’argent (Ag/Ni)
- protection contre les courts-circuits : 10 A par gG cartouche fusible conforme à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A conforme à EN/IEC 60947-5-1
- [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-1
- [Ie] courant assigné d’emploi : AC-15, A600: Ue = 120 V Ie = 0,25 conforme à EN/IEC 60947-5-1
  AC-15, A600: Ue = 240 V Ie = 0,125 conforme à EN/IEC 60947-5-1
  AC-15, A600: Ue = 600 V Ie = 1.2 A conforme à EN/IEC 60947-5-1
  DC-13, Q600: Ue = 125 V Ie = 0.55 A conforme à EN/IEC 60947-5-1
  DC-13, Q600: Ue = 250 V Ie = 0.27 A conforme à EN/IEC 60947-5-1
  DC-13, Q600: Ue = 600 V Ie = 0.1 A conforme à EN/IEC 60947-5-1
- durée de vie électrique : 1000000 cycle AC-15, 2 Aà 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  1000000 cycle AC-15, 0,125à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  1000000 cycle AC-15, 4 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  1000000 cycle DC-13, 0.2 Aà 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  1000000 cycle DC-13, 0.5 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- fiabilité électrique IEC 60947-5-4 : Λ < 10exp(-6) à 5 V, 1 mA conforme à EN/IEC 60947-5-4
  Λ < 10exp(-8)à 17 V, 5 mA conformément à EN/IEC 60947-5-4

Environnement
- traitement de protection : TH
- température ambiante pour le stockage : -40…70 °C
- température de fonctionnement : -40…70 °C
- catégorie de surtension : Classe II conforme à IEC 60536
- degré de protection IP : IP69
  IP67
  IP66 conforme à IEC 60529
  IP69K
- tenue à l’environnement NEMA : NEMA 13
  NEMA 4X
- Tenue aux chocs IK : IK05 conforme à EN 50102
- normes : EN/IEC 60947-5-4
  CSA C22.2 No 14
  UL 508
  JIS C 4520
  EN/IEC 60947-5-5
  EN/IEC 60947-1
  EN/IEC 60947-5-1
- certifications du produit : Listé UL
  CSA
- tenue aux vibrations : 5 gn (12…500 Hz) conforme à IEC 60068-2-6
- tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
  50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
Garantie contractuelle
- Période : 18 mois
